一、MOS管坏了有哪些表现？

在实际电路维修中，MOS管损坏会导致以下典型故障：

• 开关电源炸机、保险烧断

• 电机驱动板输出异常、发热严重

• DC-DC转换器无输出或输出电压异常

• 电路板上的MOS管表面炸裂、有烧焦痕迹

掌握MOS管的好坏测试方法，是电子维修工程师的基本功。本文以最常用的功率MOS管（TO-220封装，如IRF540、75N75、STP80NF55等）为例，讲解用普通数字万用表快速判断MOS管好坏。

二、测试前的准备工作

工具：

• 数字万用表（必须有二极管档和电阻档）

• 防静电措施：触摸接地金属放电，或佩戴防静电手环

重要提醒：MOS管的G极（栅极）输入阻抗极高，静电击穿是主要损坏原因之一。测试前务必释放人体静电。

引脚识别：

• G（栅极）：左起第一脚（字面朝自己）

• D（漏极）：中间脚，通常连接散热片

• S（源极）：右起第一脚

三、万用表判断MOS管好坏的标准流程

✅ 第一步：测体二极管（判断D-S是否完好）

将万用表拨到二极管档（蜂鸣档符号）。

对于N沟道MOS管（如IRF540）：

• 红表笔接S，黑表笔接D → 正常读数 0.4V ~ 0.7V（体二极管正向压降）

• 表笔对调（红D黑S）→ 显示 OL（无穷大，反向截止）

对于P沟道MOS管（如IRF9540）：

• 红表笔接D，黑表笔接S → 正常读数0.4V~0.7V

• 对调后 → 显示OL

判断标准：

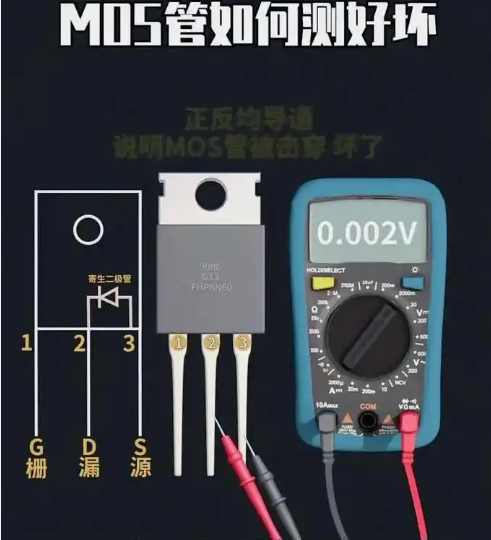

• 两端都导通（显示0或几十mV）→ D-S击穿短路（损坏）

• 两端都不导通（均显示OL）→ 体二极管开路（损坏）

✅ 第二步：测栅极绝缘（判断G极是否击穿）

• 测G与S之间：红黑表笔任意接，均应显示 OL

• 测G与D之间：同样应显示 OL

如果显示有阻值（几十Ω~几kΩ）或蜂鸣器响 → G极已击穿损坏。

✅ 第三步：触发导通测试（判断开关功能是否正常）

这一步很多新手不会做，但非常关键。它检验MOS管能否正常导通和关断。

触发导通（使MOS管开通）：

• 万用表仍处于二极管档

• 用黑表笔接触G极，红表笔接触S极，保持约1秒钟（相当于给栅极充电）

• 移开表笔后，立即用红表笔接S、黑表笔接D

• 正常情况：万用表显示一个很小的电压值（0~0.1V），说明D-S已导通

关断测试：

• 用手指或金属镊子短接G和S（给栅极放电）

• 再次测量D-S（红S黑D）→ 应恢复为 OL（关断状态）

判断标准：

• 无法触发导通 → 管子开路或放大能力丧失

• 触发后一直导通，无法关断 → G极漏电或内部软击穿

四、常见MOS管损坏模式及读数速查表

五、在线测试（不拆件）实用技巧

很多时候MOS管焊在电路板上，拆下来麻烦。以下是在线快速判断方法：

1. 断电并放电：必须拔掉电源，大电容要放电

2. 测D-S是否短路：在线蜂鸣档测D-S，如果蜂鸣常响，大概率是击穿

3. 测G极对地阻值：正常应大于几kΩ，如果接近0Ω，驱动IC也可能损坏

4. 注意并联情况：如果多个MOS管并联，测到短路可能是其中一只坏，需拆下确认

⚠️ 在线测试的局限性：无法准确测触发导通功能，因为电路板上其他元件会干扰。怀疑时建议拆下复测。

六、有没有更专业的测试方法？

如果你的维修量较大，可以考虑以下工具：

• 晶体管测试仪（几十元）：自动识别引脚、测导通电阻、电容，一键出结果

• 示波器+信号源：测量开关波形上升沿、下降沿，判断动态性能

• 直流可调电源：搭建简单测试电路，用9V电池或稳压源给G极加电压，测D-S压降

但日常维修中，万用表三步法足以判断95%以上的MOS管好坏。
