一、为什么要进行MOS管性能测试？

判断MOS管“好坏”只是基础，真正的性能测试能回答更深入的问题：

• 这颗MOS管是否还能达到数据手册标称的指标？

• 不同批次或品牌的MOS管，哪个导通电阻更低？

• 在高温或大电流下，性能会下降多少？

性能测试广泛应用于来料检验、失效分析、竞品对比和电路调试。本文以增强型N沟道功率MOS管为例，讲解核心性能指标的测试方法。

二、MOS管核心性能指标概览

三、静态参数测试（直流特性）

3.1 导通电阻 Rds(on) 测试

意义：Rds(on)决定导通损耗，越小越好。典型值：几mΩ~几百mΩ。

测试条件：Vgs = 10V（或4.5V，逻辑电平MOS管），Id = 额定电流的10%~100%。

所需设备：直流电源、万用表（或毫欧表）、恒流负载

测试步骤：

1. 给G-S施加10V电压，使MOS管充分导通

2. 在D-S之间通入恒定电流（如10A）

3. 用毫伏表测D-S两端电压Vds

4. 计算：Rds(on) = Vds / Id

⚠️ 注意：大电流测试时间应极短（<1秒），否则自热会使阻值虚高。若无恒流源，可用可调电阻限流。

简易替代法（精度较低）：用万用表电阻档直接测D-S，但多数万用表测试电流太小，测得值明显高于实际Rds(on)。

3.2 阈值电压 Vgs(th) 测试

意义：MOS管开始导通所需的栅极电压，通常2V~4V。

测试方法：

1. 将D和G短接（或接同一电压）

2. 逐步升高G-S电压

3. 当D-S电流达到250μA（数据手册标准）时，记录Vgs

实用简化：用可调电源给G-S加压，万用表电流档串在D-S回路中，观察电流从0跳变时的电压。

3.3 击穿电压 BVDSS 测试

意义：D-S能承受的最大电压，超过即雪崩击穿。

注意：此测试有一定危险性，且可能损坏MOS管，普通维修不建议操作。正规测试需用晶体管特性图示仪或高压源配合限流（1mA左右）。

四、动态参数测试（开关特性）

动态性能直接影响开关损耗，高频电源（>100kHz）尤其看重。

4.1 输入/输出电容测试

• Ciss = Cgs + Cgd（影响驱动功耗）

• Coss = Cds + Cgd（影响关断损耗）

• Crss = Cgd（米勒电容，影响开关速度）

测试工具：LCR电桥（1MHz测试频率）

测试条件：Vds=0V或25V，Vgs=0V，频率1MHz。

简易判断：若无LCR表，可比较同型号好管与待测管的栅极对源极电容（用万用表电容档测G-S），若偏差超过30%，芯片可能受损。

4.2 栅极总电荷 Qg 测试

意义：Qg越小，开关越快，驱动功耗越低。

标准方法：需搭建恒流驱动电路，测量Vgs从0上升到指定电压（如10V）所需的电荷量。一般用户不具备条件，可信任数据手册值。

实用替代：用示波器观察栅极驱动波形，上升沿明显变缓可能意味着Qg异常偏大或驱动能力不足。

4.3 开关时间测试

包括：导通延迟td(on)、上升时间tr、关断延迟td(off)、下降时间tf。

所需设备：脉冲信号发生器、示波器、隔离探头

测试电路：

• 栅极加10V方波（带驱动电阻）

• D-S加母线电压（如100V）和负载电阻

• 示波器测Vgs和Vds波形，读取时间参数

五、热性能评估

结温估算：

• 测量室温下的Rds(on)

• 通入恒定电流使管子发热

• 再次测量热态Rds(on)，结合温度系数（约+0.5%/℃）反推结温

简易热成像：大功率下运行数秒，用热成像仪观察热点是否集中在芯片中心。异常热点可能表示内部键合不良。

六、性能对比测试表（示例）

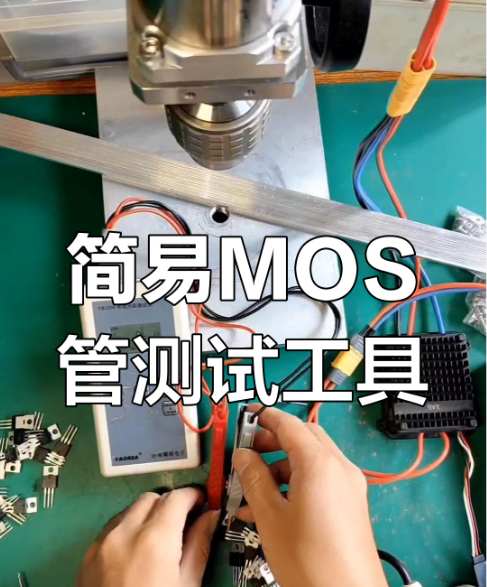

七、普通维修环境下的性能评估建议

对于大多数维修和中小批量应用场景，不必追求实验室级测试。以下三个简化指标已足够：

1. Rds(on)对比法：同型号好管与新管，在相同Vgs下串入相同负载（如12V/灯泡），测量DS压降。压降相近则性能正常。

2. 栅极漏电流检测：用10V电压加在G-S间，串联1MΩ电阻测压降。漏电流应<100nA（几乎测不到电压降）。

3. 开关响应观察：用信号发生器输出1kHz方波驱动栅极，示波器观察DS波形。上升沿>1μs说明性能下降（驱动不足除外）。
