一、MOS管好坏测试的重要性

MOS管（金属氧化物半导体场效应晶体管）是开关电源、电机驱动、逆变器等电路中的核心元件。据统计，约60%的电源故障由MOS管损坏引起。掌握MOS管测试方法，可大幅提高维修效率，避免误判。

二、测试前的准备工作

必备工具：

• 数字万用表（带二极管档）

• 防静电手环（建议使用）

• 若测大功率MOS管，可备电容表或晶体管测试仪

安全注意：MOS管栅极极易被静电击穿，测试前应触碰接地金属释放人体静电。

三、用万用表判断MOS管好坏（最常用方法）

3.1 识别引脚

常见MOS管（如IRF540、75N75）为三引脚：G（栅极）、D（漏极）、S（源极）。中间脚通常是D，左侧G，右侧S（TO-220封装）。

3.2 N沟道MOS管测试步骤

第一步：体二极管测试

• 万用表调至二极管档

• 红笔接S，黑笔接D → 显示0.4V~0.7V（正常）

• 表笔对调（红D黑S）→ 显示“OL”或无穷大（正常）

• 若两端均导通或均不导通则已损坏

第二步：绝缘测试

• 测G与S之间：正反向均应显示“OL”

• 测G与D之间：同样应为“OL”

• 若有阻值或导通 → 栅极漏电或击穿

第三步：触发导通测试

• 二极管档：黑笔接G，红笔接S（给栅极充电）

• 保持1秒后，移开表笔

• 红笔接S，黑笔接D → 此时应显示极低阻值（完全导通）

• 短接G与S放电后，再测D-S应恢复“OL”

若无法触发或触发后不能关断，MOS管不良

3.3 P沟道MOS管测试（以IRF9540为例）

• 体二极管方向相反：红D黑S → 0.4V~0.7V

• 触发方式相反：红笔接G，黑笔接S 进行充电

• 导通时电流从S流向D

四、常见损坏现象及读数判断

五、进阶测试方法

5.1 电阻档粗略判断

• G-S、G-D：应>10MΩ

• D-S（未触发）：应接近无穷大

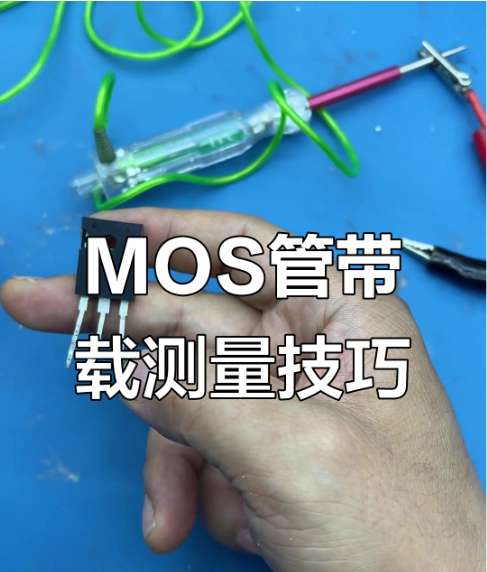

5.2 简易触发电路测试

用9V电池：正极接G，负极接S，给MOS管栅压后测D-S导通电阻。此方法更接近实际工况。

5.3 电容档测Ciss

部分数字万用表可测输入电容（G-S间电容），正常N沟道功率MOS管约500pF~5000pF。若电容明显偏小或为0，则栅极已损坏。

六、在路测试注意事项（不拆件）

1. 断电并放电：大电容必须放电

2. 测GS电压：正常工作时G极应有驱动波形或电压（开关状态）

3. 测DS压降：导通时压降应极低（<0.1V）

4. 警惕并联MOS：在路测量到短路，需断开源极或漏极电阻确认

七、常见误区

❌ 误区1：万用表二极管档显示“0”就是好的
→ “0”表示短路，已损坏

❌ 误区2：触发后DS不导通就是坏的
→ 确认是否正确给栅极充了电（部分耗尽型MOS需负压）

❌ 误区3：所有MOS管DS间都有体二极管
→ 部分射频MOS管无体二极管，测试方法不同
