核心差异：结构决定性能

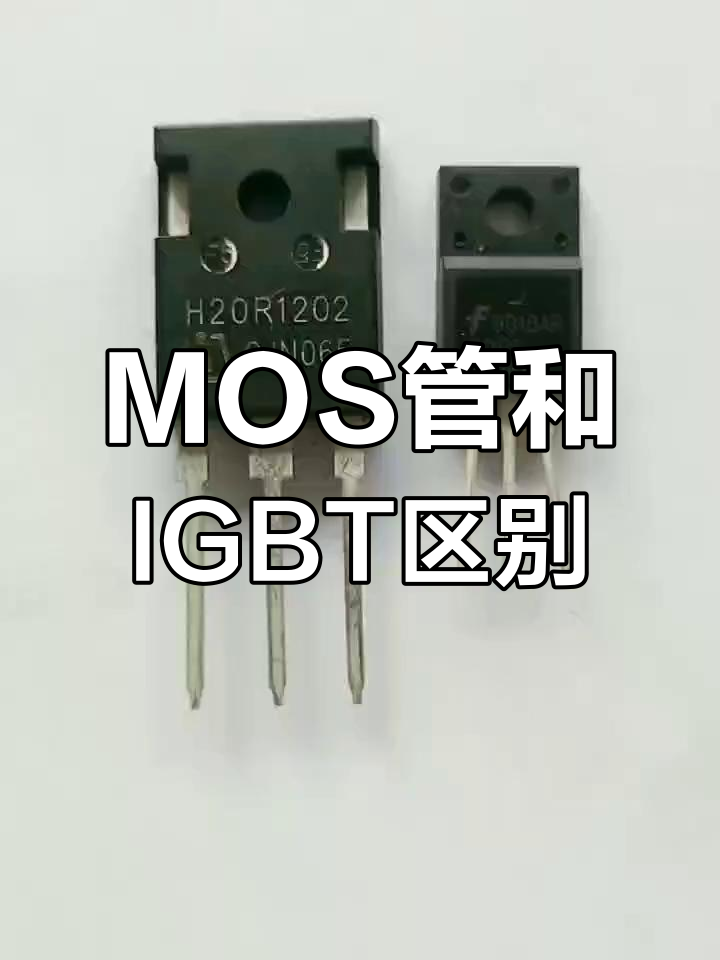

MOS管（金属氧化物半导体场效应晶体管）以电压控制为核心，通过栅极电压调控导电沟道，具有纳秒级开关速度和低导通电阻，但耐压能力较弱（通常低于1000V）。IGBT（绝缘栅双极型晶体管）则结合了MOS管的电压控制特性与双极型晶体管的低导通压降优势，通过内部PNP晶体管结构实现高耐压（可达数千伏）和大电流承载能力，但开关速度较MOS管慢约10倍。

应用场景：高频与高压的“分水岭”

• MOS管：凭借高频优势，成为消费电子、通信设备、高频电源的首选。例如，5G基站中的射频放大器、智能手机快充模块的DC-DC转换器，均依赖MOS管的快速开关实现低损耗与高效率。其导通电阻低至毫欧级，在100W以下功率场景中优势显著。

• IGBT：主导高功率工业与新能源领域。电动汽车电机驱动需承受数百安培电流与数百伏电压，IGBT的耐压能力与热稳定性成为关键；光伏逆变器将直流电转换为交流电时，IGBT的模块化设计可简化系统并提升转换效率。在轨道交通牵引变流器中，IGBT更是实现“高铁心脏”功能的核心器件。

成本与效率：平衡的艺术

MOS管因结构简单、制造工艺成熟，在低电压场景中成本更低；而IGBT虽单价较高，但在高功率应用中通过减少器件数量与系统复杂度，反而降低整体成本。例如，特斯拉Model 3的电机驱动系统若采用MOS管，需数千个器件并联，而IGBT模块仅需数十个即可实现同等性能。

选型逻辑：需求决定胜负

• 选MOS管：若应用需高频开关（MHz级）、低电压（<600V）且追求极致效率（如便携式设备电源）。

• 选IGBT：若场景需高电压（>600V）、大电流（>100A）且成本敏感度低于性能需求（如工业电机驱动、新能源发电）。
