静电保护二极管：电子产品的“隐形守护神”

在日常生活中，一个微小的静电放电足以让昂贵的电子设备瞬间失灵或损坏。随着集成电路工艺迈向纳米级，芯片对电压冲击愈发敏感。在此背景下，静电保护二极管 作为一种高效、快速的电路保护元件，已成为所有高端电子设备设计中不可或缺的“守护神”。本文将带您全面了解这一关键元件。

一、静电保护二极管是什么？

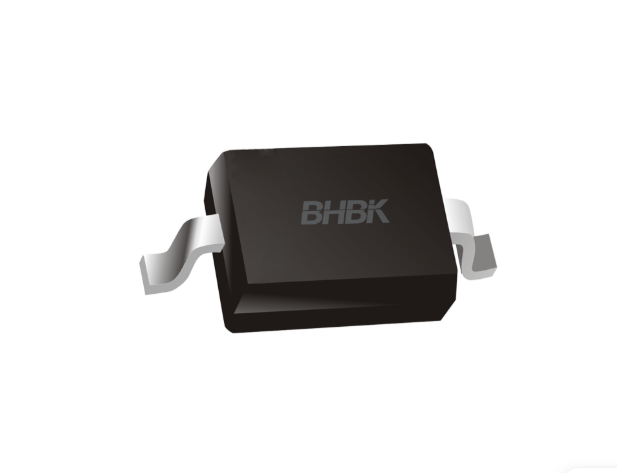

静电保护二极管，也称为ESD保护二极管或TVS二极管（瞬态电压抑制二极管），是一种专为防护瞬间过压而设计的半导体器件。其核心使命是迅速响应并泄放诸如静电放电、雷击感应等瞬态大能量脉冲，为后端的精密集成电路筑起一道坚固的“防洪坝”。

它的工作原理可以形象地理解为一道“智能开关门”：

• 正常状态下：当电路正常工作时，保护二极管呈现高阻态，对电路几乎没有任何影响，如同关闭但未上锁的门，功耗极低。

• 异常冲击下：当瞬间高压脉冲（如ESD）来袭时，它能以皮秒级的速度（1-5纳秒内）迅速从高阻态“击穿”变为低阻态，形成一条低阻抗的泄放路径，将巨大的瞬间电流“引流”到地线，从而将施加在精密芯片上的电压钳位在一个安全值内。待威胁过后，它又自动恢复高阻态。

二、为何它不可替代？核心优势解析

与压敏电阻、气体放电管等其他保护器件相比，静电保护二极管拥有不可替代的优势：

1. 响应速度极快：纳秒级的响应速度能赶在ESD脉冲损坏IC之前完成动作。

2. 钳位电压精准：能将过电压精确地限制在芯片的耐受水平之下，提供“软保护”。

3. 漏电流极小：在正常工作时几乎不消耗能量，非常适合电池供电的便携设备。

4. 体积小巧：可采用DFN、SOD-923等超小型封装，适合高密度PCB布局，尤其适用于USB、HDMI等高速接口的紧贴式保护。

三、关键参数与选型指南

为电路选择合适的ESD保护二极管，需重点关注以下参数：

• 工作电压：必须略高于被保护信号的正常电压，但不能超过电路最高工作电压。

• 钳位电压：这是最重要的参数，指在承受最大冲击电流时，二极管两端的电压。此电压必须低于被保护IC的最大耐受电压。

• 击穿电压：二极管开始导通的电压阈值。

• 寄生电容：对于USB 3.0、HDMI、高速数据线等接口，过高的寄生电容会劣化信号完整性，必须选择低电容（通常小于1pF）的型号。

• IEC 61000-4-2等级：这是衡量其抗ESD冲击能力的国际标准，通常需要满足最高等级（接触放电8kV，空气放电15kV）。

四、主要应用领域：无处不在的守护

只要是需要防静电的电子设备，就有它的身影：

• 智能手机与消费电子：保护USB-C接口、耳机孔、显示屏接口、按键和SIM卡座。

• 汽车电子：保护车载娱乐系统、CAN/LIN总线、传感器及充电接口，需满足AEC-Q101车规标准。

• 通信设备：保护以太网PHY芯片、基站的高速数据线和射频天线。

• 工业与物联网：保护各类传感器接口、GPIO口及通信模块（如RS-485）。

五、行业发展与未来趋势

静电保护二极管市场正随着电子设备接口速度的提升和ESD防护要求的标准化而持续增长。

• 技术演进方向：

1. 更低电容：随着USB4、Thunderbolt等超高速接口的普及，对寄生电容的要求已降至0.5pF甚至更低。

2. 更高集成度：将多个通道的保护二极管集成在单一芯片内，为多路差分信号（如一条USB线包含D+, D-）提供对称、紧凑的保护。

3. 更优的钳位能力：采用新型半导体材料和工艺，在承受相同冲击电流时，实现更低的钳位电压。

• 市场竞争格局：国际厂商如Littelfuse、ON Semiconductor、ST等占据技术高地。国内厂商如韦尔股份、长晶科技等正快速崛起，在通用料市场凭借性价比和本地化服务优势，积极推动国产替代。

• 未来趋势：

1. 系统级ESD防护：从单个元件的防护转向整个系统的协同防护设计。

2. 与信号完整性协同设计：在高速电路设计中，ESD保护不再是独立环节，而是与PCB布局、信号仿真深度融合。
