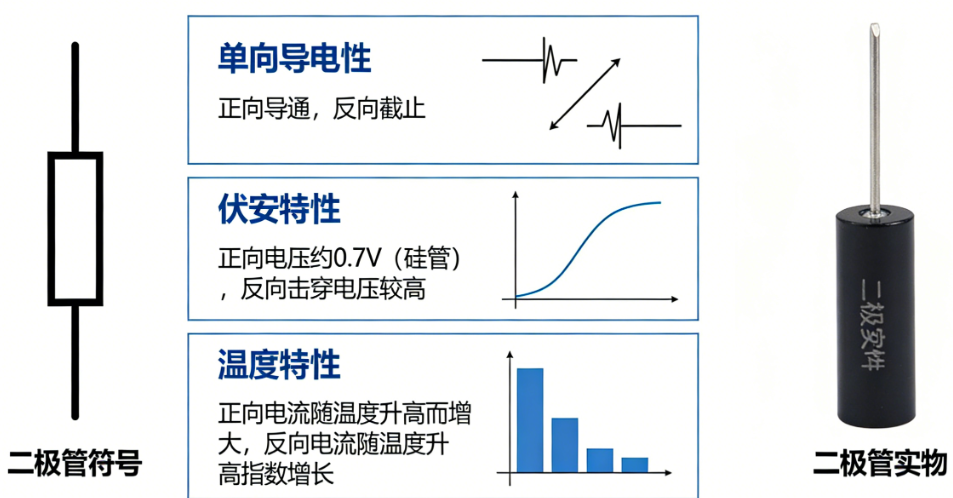

一、什么是二极管特性？

二极管的“特性”是指其在外加电压、温度变化、频率变化等条件下所表现出的电学行为规律。理解这些特性，是正确选择和使用二极管的基础。二极管最核心的物理基础是PN结的单向导电性，但实际工作中，它远非一个“理想开关”——它的导通压降、反向漏电、击穿行为、温度漂移和开关速度都会显著影响电路性能。

二、伏安特性（核心电学特性）

伏安特性描述二极管两端电压与流过电流之间的关系，是整个特性体系的核心。

1. 正向特性

当阳极电位高于阴极（正向偏置）时：

• 死区电压：硅管约0.5V，锗管约0.1V。低于此电压时，电流极小

• 导通区：硅管0.6~0.7V，锗管0.2~0.3V。电压微小增加，电流急剧上升

• 正向压降：额定电流下，硅整流管约1V，肖特基管仅0.3~0.5V

2. 反向特性

当阴极电位高于阳极（反向偏置）时：

• 反向饱和电流（Is）：微安至纳安级，硅管远小于锗管

• 反向击穿区：超过反向击穿电压（VBR）后，电流剧增。稳压二极管利用此区工作，普通二极管则需避免进入

3. 典型数值示例

三、温度特性

温度变化会显著改变二极管的各项特性，是工程设计中必须考虑的因素。

1. 正向压降的温度系数

• 变化规律：温度每升高1℃，硅管正向压降降低约2~2.5mV

• 物理原因：温度升高使本征载流子浓度增加，PN结势垒降低

• 工程意义：大电流下需散热，否则热失控。多个二极管并联时需均流

2. 反向特性的温度效应

• 反向漏电流：温度每升高10℃，约增加一倍

• 反向击穿电压：雪崩击穿型随温度升高而升高；齐纳击穿型（<5V）随温度升高而降低。稳压二极管可选用温度补偿型（6V左右零温度系数）

四、开关特性（动态特性）

二极管并非瞬间导通或截止，其状态切换需要时间。

1. 正向恢复过程

施加正向阶跃电压后，二极管不会瞬间导通。由于PN结电容充电和载流子积累，正向电压需经过一个短暂的过冲（通常几纳秒到几十纳秒）才能稳定到导通压降。普通整流管在此阶段可能产生数倍于稳态的尖峰电压，高频电路中需关注。

2. 反向恢复过程

从导通切换到截止时最为关键：

• 存储时间（ts）：正向导通时积累的少数载流子无法立即消失，二极管仍保持低阻状态

• 下降时间（tf）：载流子复合完毕，反向电流降至漏电流水平

• 反向恢复时间（trr = ts + tf）：

• 普通整流管：几微秒（工频可用）

• 快恢复二极管：几十到几百纳秒

• 肖特基二极管：几纳秒（几乎无存储效应）

3. 实际波形表现

关断瞬间，反向电流会先出现一个尖锐的峰值（反向恢复尖峰），然后才降为零。这个尖峰在开关电源中会产生损耗和电磁干扰，因此高频应用必须选用快恢复管或肖特基管。

五、频率特性

二极管的最高工作频率受结电容和反向恢复时间双重制约：

• 整流二极管（1N4007）：工频（50/60Hz）或低频（<1kHz）

• 快恢复二极管：几十至几百kHz

• 肖特基二极管：1MHz以上（低压场合）

• PIN二极管：射频与微波开关（利用本征层在正反向偏置下的阻抗大范围变化）

六、关键参数速查

七、不同二极管的特性对比与应用

• 肖特基二极管：低VF、极快trr（几纳秒）、低VR（通常≤200V）、反向漏电流偏大 → 低压大电流开关电源

• 快恢复二极管：trr几十纳秒、VF略高于肖特基、高耐压可选 → 高压开关电源、逆变电路

• 超快恢复二极管：trr可低至15-35纳秒 → 高频PWM电路

• 稳压二极管：工作于反向击穿区、温度系数需关注 → 并联稳压、过压钳位

• PIN二极管：正偏低阻/反偏高阻（本征层提供）、极低结电容 → 射频开关、衰减器、限幅器

八、实际工程注意事项

1. 温度降额：高温环境下反向漏电流大增，需降低工作电压与电流

2. 散热设计：功率二极管损耗 = VF × I_avg + 开关损耗，需计算结温

3. 并联均流：二极管正向压降负温度系数，并联时需串小电阻均流

4. 反向恢复抑制：在开关电源中，可串联磁珠或RC吸收网络抑制反向恢复尖峰

5. 高频检波选管：需选用结电容小（<1pF）的点接触二极管或肖特基二极管，避免信号旁路
