电压控制：MOS管的核心机制

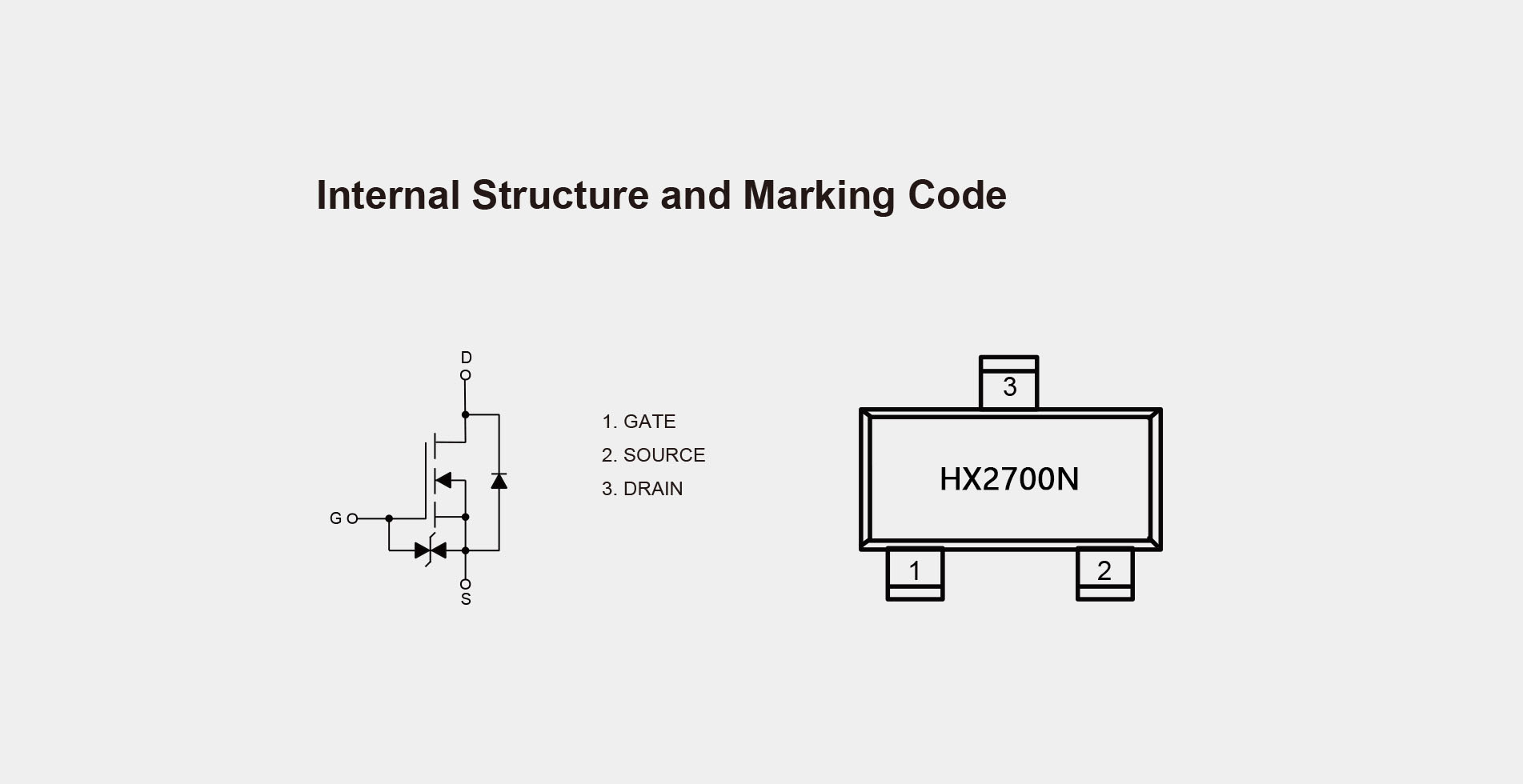

MOS管（金属-氧化物-半导体场效应晶体管）的导通本质是电压驱动。其核心结构由栅极（G）、源极（S）、漏极（D）和衬底（B）组成，栅极与衬底间通过超薄氧化层（如SiO₂）绝缘。当栅极电压（Vgs）超过阈值电压（Vth）时，氧化层下方会形成导电沟道：

• NMOS管：Vgs > Vth时，P型衬底表面吸引电子，形成N型反型层，源漏间导通，电流从漏极流向源极。

• PMOS管：Vgs < Vth（Vth为负值）时，N型衬底表面排斥电子，形成P型反型层，源漏间导通，电流从源极流向漏极。

导通过程：四阶段动态解析

MOS管导通并非瞬间完成，而是经历四个关键阶段：

1. 栅极充电：Vgs从0V升至Vth，导电沟道未形成，MOS管处于截止状态。

2. 沟道形成：Vgs达到Vth，反型层出现，漏极电流（Id）开始流动。

3. 米勒效应：Vds下降至接近Vgs时，栅漏电容（Cgd）急剧增大，抑制Vgs上升，导致导通延迟。

4. 完全导通：Vds降至最低，Cgd恢复，MOS管进入低阻状态，导通电阻（Rds(on)）达最小值。

应用场景：从数字电路到功率转换

MOS管的导通特性使其成为电子系统的“万能开关”：

• 数字电路：CMOS逻辑门通过NMOS与PMOS互补导通，实现低功耗、高速度运算。

• 电源管理：Buck转换器中，高端NMOS与低端同步整流MOS协同工作，提升效率。

• 电机驱动：H桥电路利用MOS管导通控制电机转向，响应速度达纳秒级。

选型要点：避免“导通陷阱”

• 阈值电压匹配：确保驱动电压高于Vth，避免因电压不足导致导通不完全。

• 体二极管利用：NMOS体二极管可作续流路径，但需防止反向电流误触发导通。

• 封装与散热：高功率场景需选择低Rds(on)封装，并设计散热器防止热失控。
